市场通用气顶的结构与分析
发布时间：2019-12-11 浏览次数：
气顶又叫喷气阀,风梢,气门等等。作为一款新型的顶出的装置，在应用到薄壁模具上时，气顶能很好的代替传统的顶针。

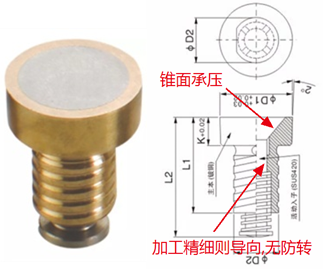

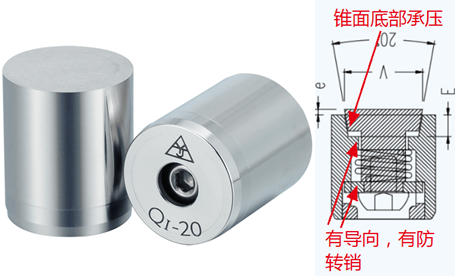

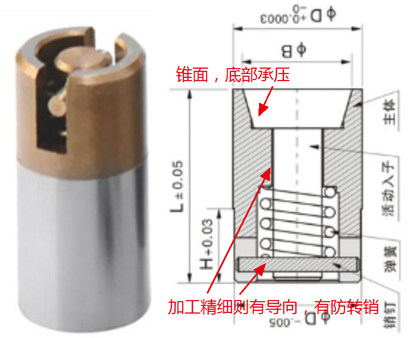

气顶的灵活好用使得其备受模具行业人士的青睐,各个模具配件研发出了各样的气顶，这里我们来结合图纸详细分析他们的优劣.
首先,我想说的是,国内国外,无论你使用的气顶是多高端或多便宜的.只要你想让它正常稳定的工作,安装孔位的精加工,气道及其他使用环境的清洁度是最最最重要的.
究其根本,就是气顶的承压耐磨性不够好,导致气顶锥面磨损严重,从而进胶,之后便出现卡死等问题.
注塑机在注胶的时候会对模具产生巨大的(注射)压力,这个压力会直接作用于模具表面上,气顶也在其中.模具实心地方的承压能力不由分说,因此也不会因压力产生大的变化.
磨损后的锥面及底部出现空隙.再次注胶时,少量原料由空隙跑到气顶内芯.反复几次,内芯就会被卡死,气顶无法回位,无法顶出,内芯断裂等各种问题就会出现.

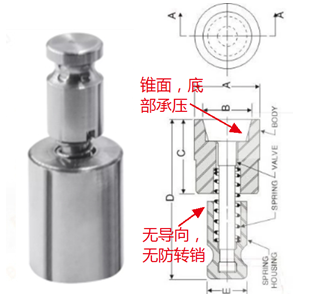

另外,气顶的导向功能也对锥面的磨损有影响,若气顶无导向,在进气,顶出时内芯可能是倾斜状态.锥面之间的作用力就会加大,磨损速度也会更快.

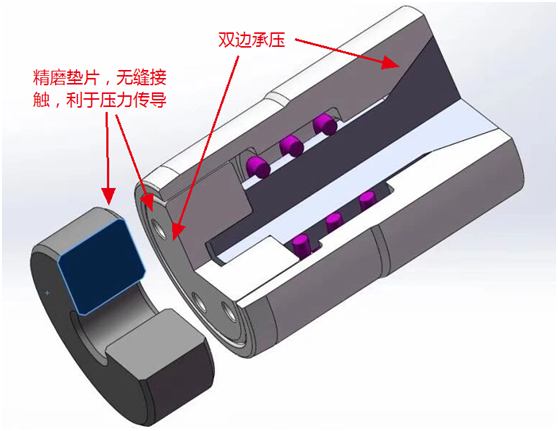

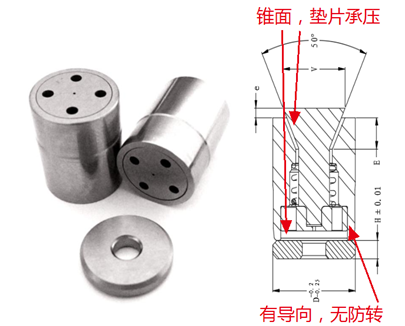

QII采用垫片与锥面承压的独特结构设计,大大的提升了气顶承受注塑压力的能力,使用时锥面的承压及磨损相对小的多,耐磨性史无前例的提升,气顶的寿命和稳定性绝无仅有.
